擊凸打凹爆線變形？鋅版銅版與CNC立體版選擇避坑指南

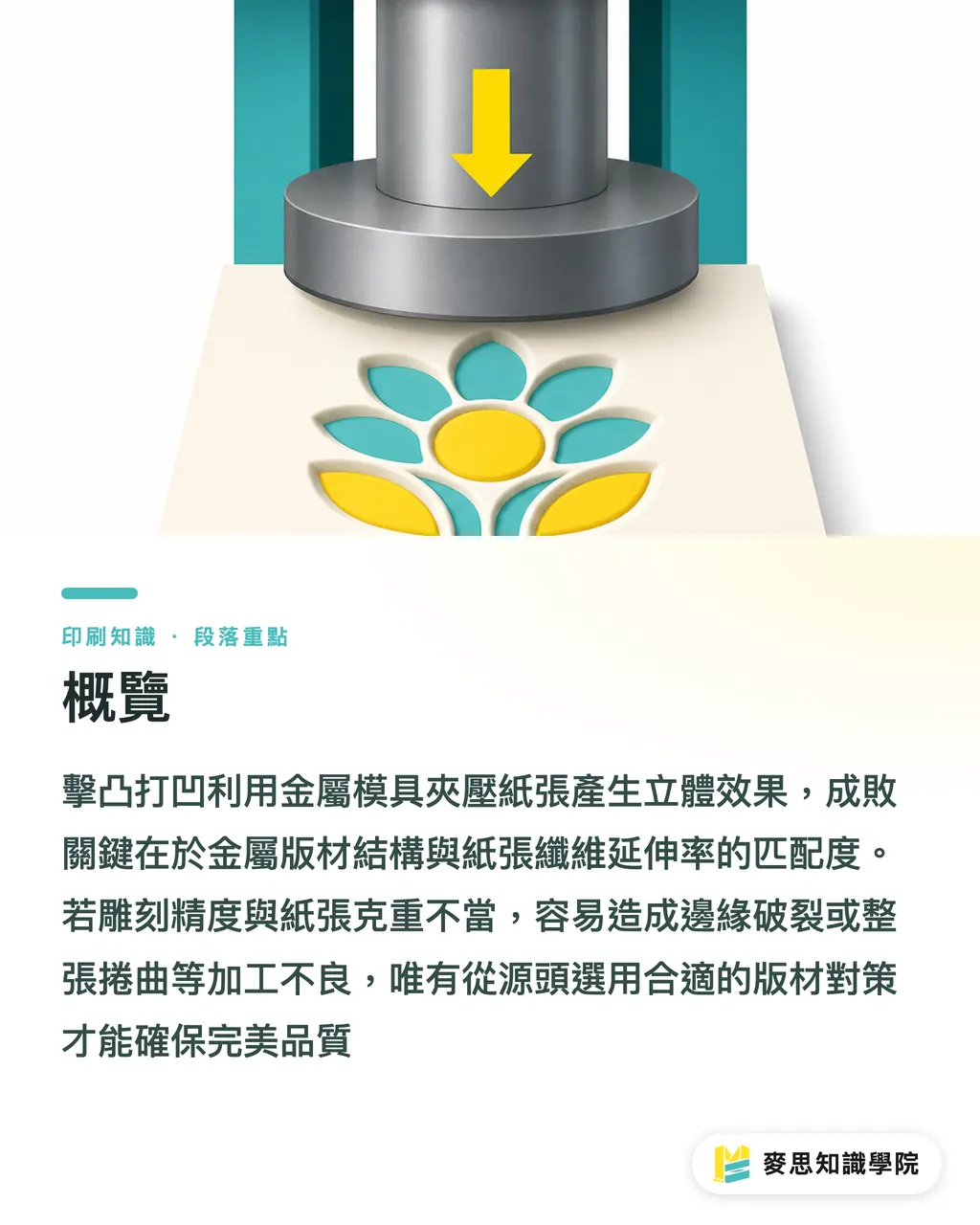

擊凸打凹發生爆線破版或紙張張力變形，關鍵在於版材金屬結構與紙張纖維延伸率的匹配度，選用 麥思印刷 建議的版材與結構對策能從源頭杜絕加工不良

擊凸打凹（Emboss/Deboss）是利用金屬公母模具上下夾壓紙張，使紙纖維產生物理位移與形變，從而在紙面形成立體起伏的後加工工藝，其視覺效果與結構耐用度取決於金屬版材雕刻精度與紙張克重

這幾年在產線看過太多設計師拿著精美完稿來退件，畫面在螢幕上看起來動感十足，印壓出來卻邊緣破裂或者紙張整張捲曲

畫面在螢幕上的 3D 渲染圖永遠不會爆線，但紙張是活的纖維體

當金屬模具強行夾壓時，紙張纖維必須向外拉伸，如果圖案邊角太過銳利或打凸高度超過紙張延伸極限，纖維會在瞬間拉斷，這就是俗稱的爆線或破版

先別急

在 250g 至 350g 的重磅棉卡或特種紙上做擊凸，紙張絲向是第一個要抓的重點，當壓力線平行於紙張纖維走向時，紙張抗張力最弱，極易沿著線條開裂

現場常見的避坑方式是在完稿時調整刀模與絲向角度，並將擊凸斜角控制在 45 度至 60 度之間，給紙纖維留出緩衝的斜坡空間，才不會讓金屬硬生生切斷紙面

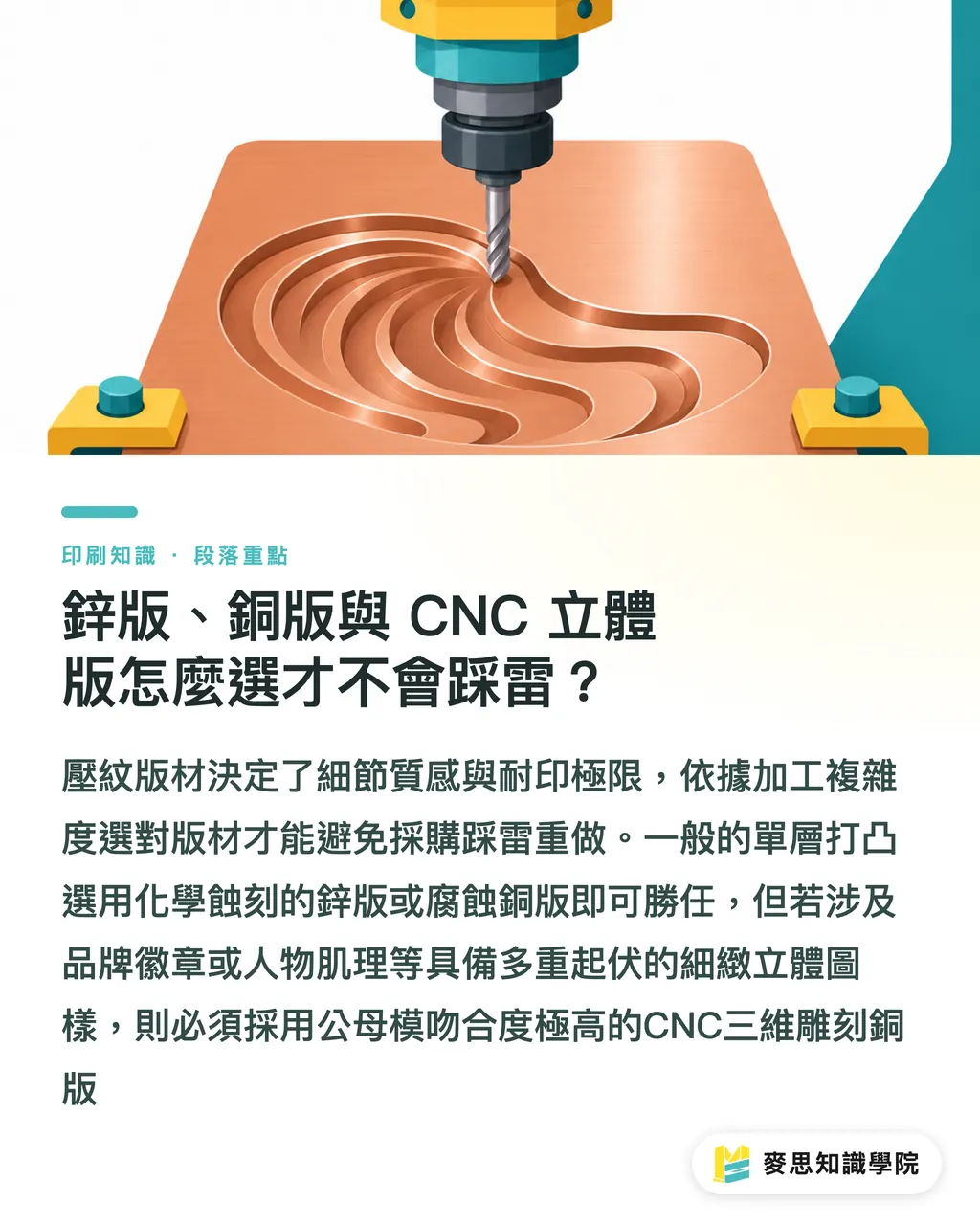

版材決定了立體壓紋的生命力與細節上限，很多採購為了省幾千塊版費選錯版材，最後整批貨打回重做

產線最常應用的三種版材，各有明確的工藝邊界與耐印極限：

・鋅版：採用微酸化學蝕刻製程，單價最低且製作快速，耐印量約在 1,000 至 3,000 張之間，適用於短波段印刷或單一層面的平面擊凸，由於蝕刻深度無法精密拋光，細微斜角容易帶有毛刺

・腐蝕銅版：利用金屬銅版化學蝕刻，硬度顯著高於鋅版，耐印量可達 3 萬張以上，版面邊界直角清晰且磨損率低，適合中大數量、線條精細的單層凸凹加工

・CNC 3D 立體雕刻銅版：以電腦數控銑刀進行三維立體切削，公母模吻合度極高，能製作出圓弧曲面與多階漸層的立體質感，耐印量高達 10 萬張以上，雖然版費為鋅版的數倍，但細節與立體感無法被替代

單層打凸選銅版或鋅版就夠了，但只要涉及人物肌理、品牌徽章這種具備多重起伏的立體圖案，非 CNC 3D 雕刻銅版不可

這就夠了

大面積打凹會對紙張局部產生極高的集中壓力，導致紙張纖維過度密實與收縮，破壞整張紙的張力平衡

當紙張表面受壓拉緊時，邊緣就會自然向內捲曲變形，背面的壓力痕跡也會穿透紙背，破壞雙面設計的質感

要預防大面積打凹導致的背痕與紙張彎曲，產線上有三個實務應對對策：

・刀模修角：在大面積圖案的尖角或直角轉折處，進行：

・0.3mm 至

・0.5mm 的微幅圓角修正，釋放金屬沖壓時集中在點上的應力

・濕度控制：將印刷廠與後加工廠房的相對濕度穩定維持在 50% RH 至 60% RH，避免紙張因環境過度乾燥失去纖維韌性，減少受壓時的開裂風險

・彈性墊版緩衝：在底模選用具備微彈性的樹脂材質，或適度調降母模壓印深度，使壓力均勻分散而不穿透背面

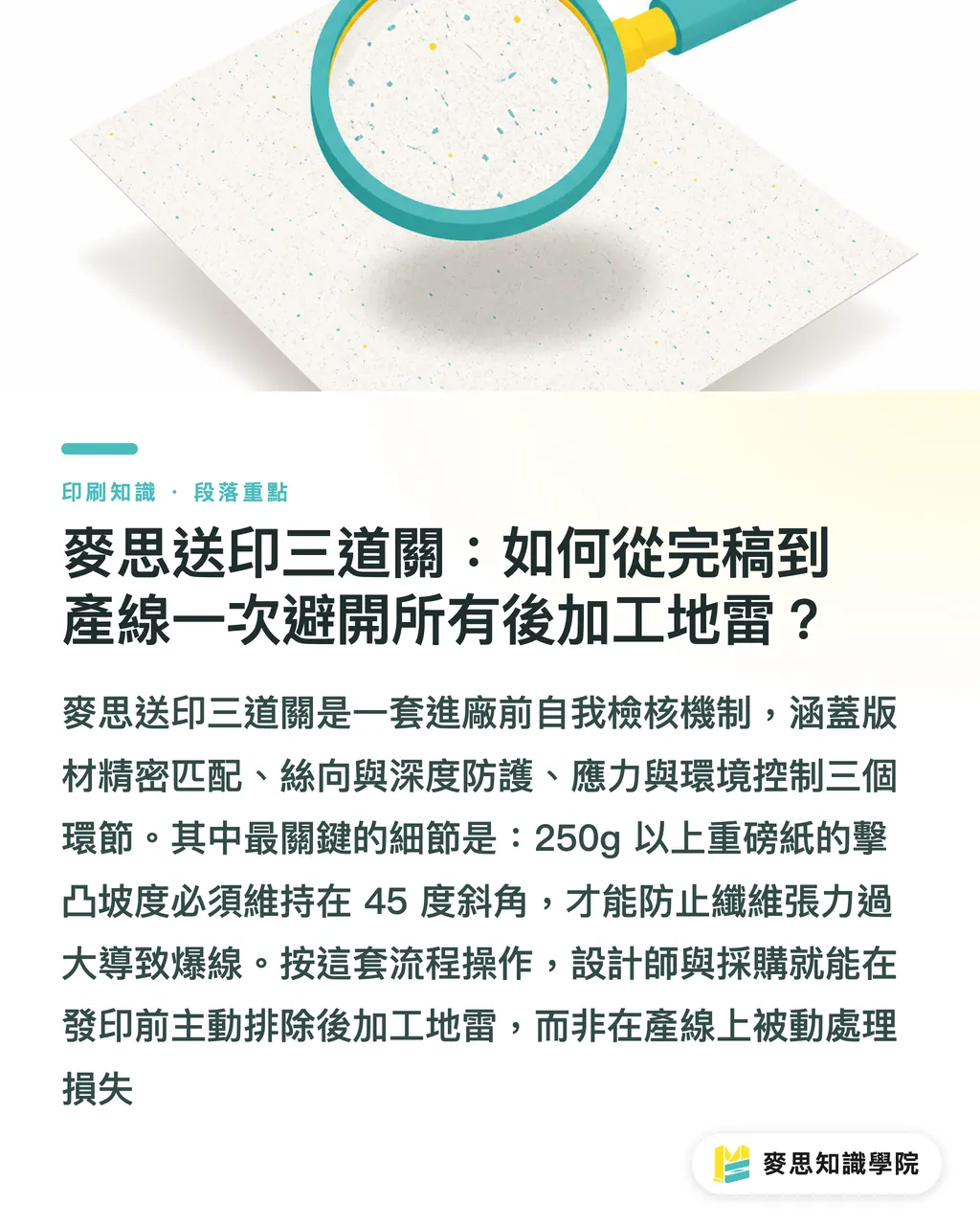

想要兼顧預算與金屬立體壓紋的精品質感，不能只靠運氣，必須在進廠前建立標準作業流程

我們團隊總結多年印刷實務，提出了「麥思印刷（MS，中高階全客製商業印刷）送印三道關」檢查機制，幫助設計師與採購在發印前完成自我檢核：

・① 版材精密匹配：依據最終印量與圖案層次選擇鋅版、腐蝕銅版或 CNC 3D 立體銅版，避免低估耐印量導致產線中途換版的額外支出

・② 絲向與深度防護：確認紙張絲向與沖壓軸線交叉角度，將 250g 以上重磅紙的擊凸坡度維繫在 45 度斜角，防止纖維張力過大而爆線

・③ 應力與環境控制：大面積打凹前完成 0.3mm 刀模修角，並於 50% RH 至 60% RH 控濕環境下壓印，搭配彈性底模消除背面壓痕

如果你的專案正在規劃高質感的包裝或商業印刷，歡迎諮詢 麥思知識學院顧問團隊 獲取專業的紙材與版材可行性評估

・擊凸打凹爆線的根本原因在於紙張纖維延伸率不足，完稿時需將緩衝斜角控制在 45 度至 60 度

・鋅版適合 3,000 張以內短版單層擊凸，3 萬張以上精細線條選腐蝕銅版，多階曲面立體效果則必須採用 CNC 3D 雕刻銅版

・大面積打凹易造成紙張張力失衡與背面痕跡，可透過 0.3mm 刀模修角與 50% RH 至 60% RH 的環境控濕有效預防

・發印前落實「麥思印刷（MS）送印三道關」檢核，能從版材、紙絲走向與產線應力三大面向降低退件風險

隨著自動化數位印前工具與 AI 設計輔助普及，完稿檔案的視覺複雜度大幅提升，但實體紙張物理特性的邊界始終未變，未來的印刷生產管理關鍵在於將傳承數十年的產線經驗化為結構化數據，在設計階段就預測紙張拉伸極限與版材耗損，這也是 MINDS 團隊推動印刷製造數位轉型與實體工藝交融的核心方向

・麥思印刷

・麥思知識學院顧問團隊
