紙盒組裝卡住的刀模避雷

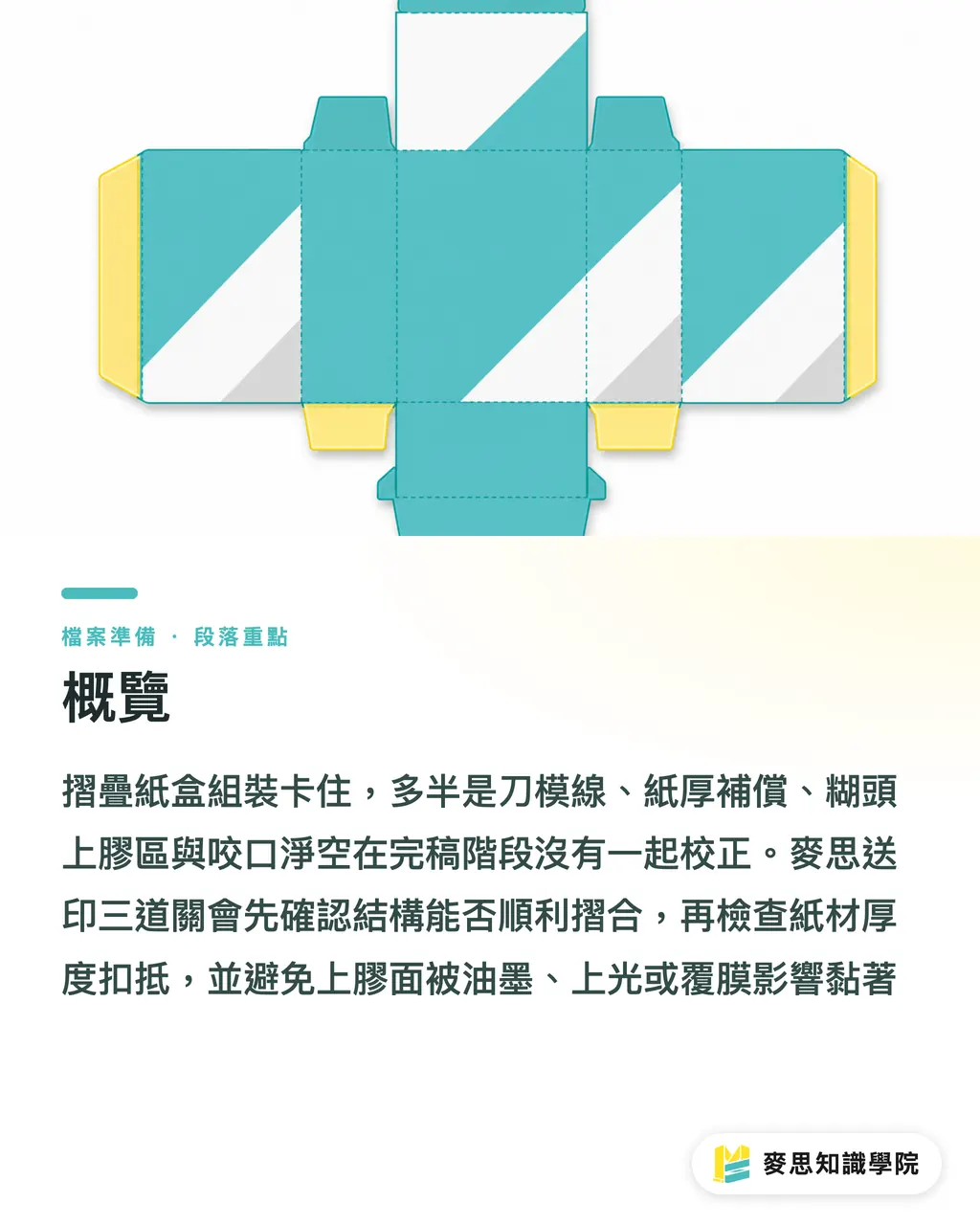

摺疊紙盒組裝卡住，通常是刀模線標示、紙厚扣抵、糊頭上膠區與咬口區淨空沒有在完稿時一起處理；麥思印刷（MS，中高階全客製商業印刷）送印三道關會先看結構能不能摺，再看紙材厚度怎麼補償，最後看上膠面有沒有被油墨、上光或覆膜擋住

紙盒卡住，現場最常看到 3 種狀況：折角頂住、插舌插不進去、糊頭黏不牢。這些狀況看起來發生在後加工，其實多半在刀模完稿時已經埋好伏筆

先別急

品牌包裝採購常把盒型尺寸當成外觀尺寸，設計師則容易把刀模當成平面排版框線。紙盒不是一張紙被裁下來就結束，它會經過壓痕、折疊、成形與上膠，紙張每摺一次就多一層厚度，糊頭每黏一次就多一個受力點

以 1 個直式盒常見的側邊糊頭為例，如果糊頭上有印墨、局部光、霧膜或 UV 上光，膠水接觸到的不是紙纖維，而是一層比較難吃膠的表面。盒子剛糊好可能看不出來，進倉、運送、上架後才翹開，這種退貨最難談，因為問題已經混進成品批次裡

如果是中高階全客製商業包裝，我會建議在打樣前讓 麥思印刷 先核一次刀模與加工路徑；小量標準規格或零售型印件，則可先用 麥印刷 的品項規格確認尺寸、紙材與加工限制，少走一次盲打樣

刀模線是紙盒成形用的非印刷結構線，至少分裁切線與壓痕線 2 類，前者決定外形，後者決定折疊位置與成盒角度

在我看過的完稿問題裡，刀模線混在 CMYK 正稿裡，是最容易被忽略的一種。設計師在 Illustrator 裡看得很清楚，輸出 PDF 後，印前人員卻可能只看到一堆細線、滿版圖、局部上光版與出血線混在一起

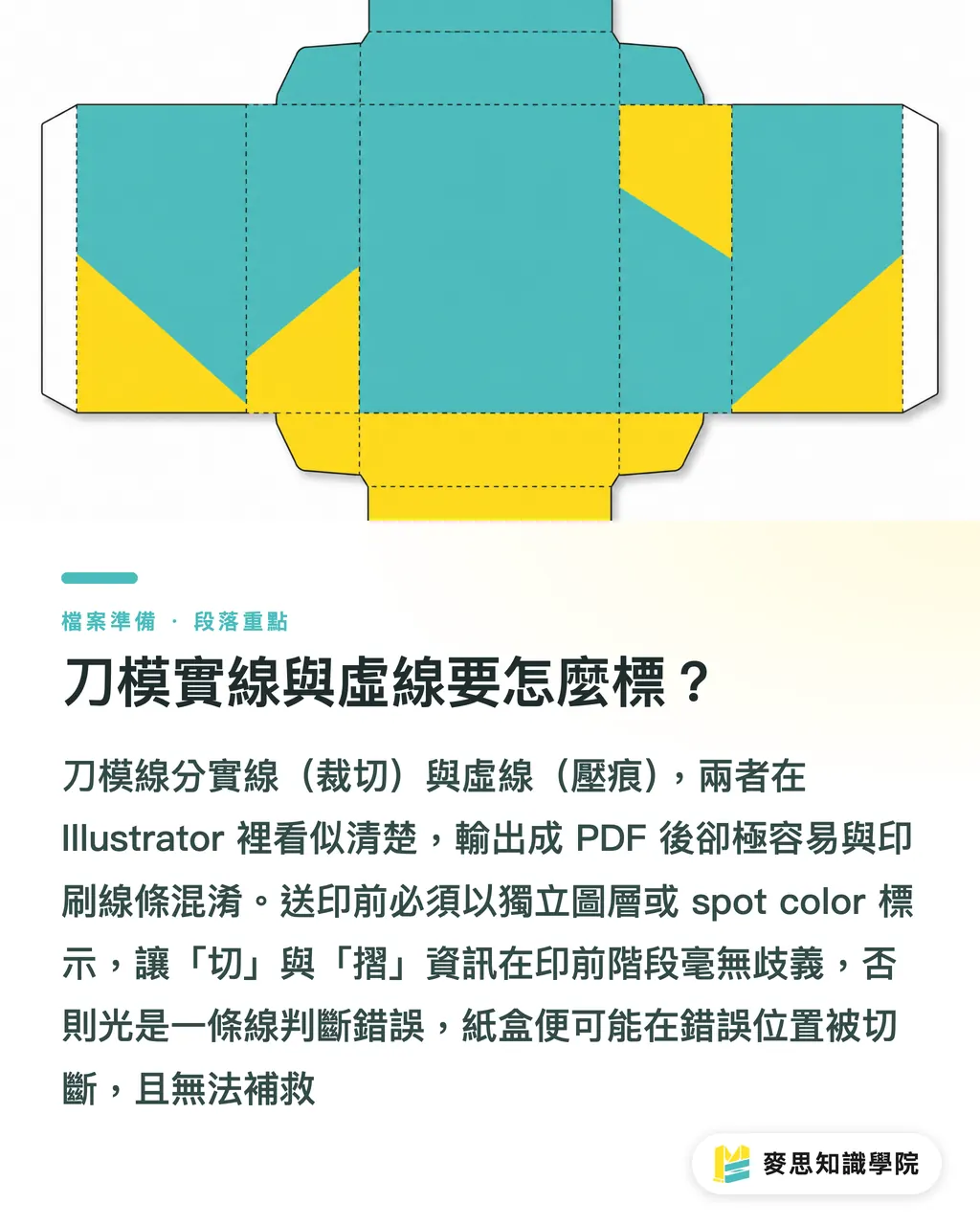

送印檔至少要把結構線分清楚

・實線：裁切線，表示刀具實際切開紙張的位置，會決定紙盒外輪廓、插舌、開口與糊頭邊界

・虛線：壓痕線或折線，表示紙張要被壓出折痕但不切斷，會決定盒身轉角與摺疊順序

・出血：印刷圖面要延伸到裁切線外，避免裁切後露白，通常與刀模線分層管理

・不印刷結構線：刀模線應用 spot color 或獨立圖層標示，不能讓它混成會印出的色塊或線條

有些案子只差 1 條線沒有標清楚，壓痕就可能被誤判成裁切。紙盒被切斷的地方不能再補救，這不是後加工師傅手巧不巧的問題，是檔案資訊沒有把「切」與「摺」講清楚

紙厚扣抵是在刀模尺寸中預先扣掉或補回紙張厚度，讓折角、糊頭與插舌摺起後不互相頂住，常以實測 caliper 的 mm 值計算

紙張克重是每平方公尺重量，單位是 gsm；紙張厚度是實際 caliper，單位常用 mm。這 2 個數字不能混用，同樣 350gsm 的白卡、灰底白、裱褙紙板，厚度與回彈感可能不同，折起來的佔位也會不同

紙厚扣抵的做法要先問 1 件事：你要保內徑，還是保外徑。食品盒、保養品盒、電子零件盒常要保內徑，因為內容物放不進去就直接失敗；展示盒或外包裝有時要保外徑，因為上架尺寸與視覺比例不能跑掉

一個簡化例子會比較好懂。假設實測紙厚是：

・0.45mm，某個折角位置會形成 2 層紙互相靠近，完稿仍把相鄰面板畫成剛好貼齊，成盒時就可能少掉約

・0.9mm 的活動空間

・0.9mm 在平面上看很小，在自動裝盒或人工快速組盒時，已經足夠讓插舌刮邊、盒身鼓起或封口歪掉

實務上我會這樣抓方向

・內容物尺寸已固定：先保內徑，再依紙厚與折疊層數往外補

・外觀尺寸被通路限制：先保外徑，再回頭確認內容物、襯墊與插舌是否需要縮放

・糊頭或插舌太緊：優先檢查紙厚扣抵與壓痕位置，不要只把插舌硬縮短

・使用厚紙或裱褙材：不要只看 gsm，請印刷廠用實際紙樣量 caliper 後再定刀模

這就夠了。刀模不是把平面展開圖畫漂亮而已，刀模要替紙張摺起來後的厚度留位子

上膠區淨空是把糊頭與咬口接著面保留成無油墨、無上光、無覆膜的紙面，讓膠水直接咬住纖維，降低脫膠與發霉風險

糊頭是紙盒側邊常見的 1 條接著區，紙盒要靠它從平面變成立體盒身。糊頭如果印滿底色，看起來版面完整，實際上會讓膠水隔著油墨或上光層工作，黏著力變得不穩

咬口區也要一起檢查。咬口在不同工序裡會對應到取紙、定位、接著或機台咬合的工作區，完稿時若把它當成一般視覺區處理，印墨、上光、覆膜或局部加工就可能干擾後段成形

我在現場最怕看到的不是剛糊就開，而是「現在看起來還好」。紙盒進倉後遇到濕氣、堆疊壓力或運輸震動，糊頭才開始翹，客戶拿到時已經不是單張檢修能處理的事

完稿時請把上膠相關區域明確留白

・糊頭上膠區：保留連續、乾淨、未上光的紙面，讓膠水直接接觸紙纖維

・咬口區：依印刷廠與盒型工序確認是否需避開油墨、上光、覆膜或燙金

・局部上光版：不要壓到糊頭與咬口接著面，尤其是滿版底色加局部光的包裝

・覆膜範圍：若覆膜跨過上膠區，需事先確認是否要開窗、去膜或改膠水

麥思印刷（MS）送印三道關可以直接當成包裝刀模完稿清單：①結構關，確認盒型怎麼摺；②材料關，確認紙厚怎麼扣；③加工關，確認上膠與咬口哪裡要淨空

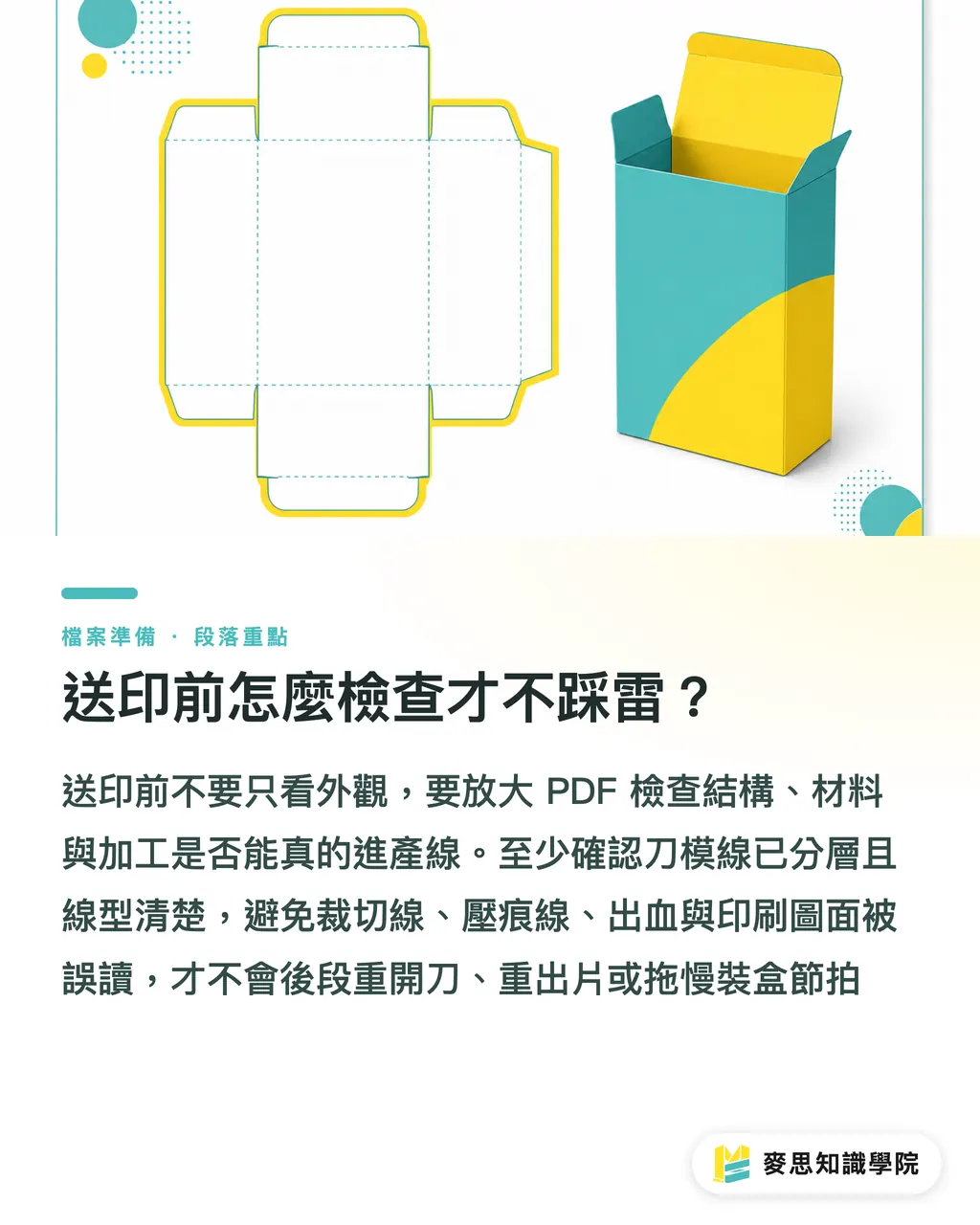

送印前不要只看正面漂亮不漂亮，請把 PDF 放大看結構。採購、設計師、印刷廠如果只在螢幕上確認外觀，等到刀模、軋型、糊盒都排進產線，再改就會變成重開刀、重出片或重打樣

建議至少檢查 6 件事

・刀模線是否分層：裁切線、壓痕線、出血與印刷圖面要分開，不要全混在同一層

・線型是否清楚：裁切線用實線，壓痕線或折線用虛線，避免刀模師誤讀

・尺寸基準是否寫明：內徑、外徑、展開尺寸要說清楚，避免採購與設計各講各的

・紙厚是否實測：不要用 gsm 代替厚度，厚紙、特殊紙、裱褙紙板都要量 caliper

・糊頭是否去油：上膠區避免油墨、上光、覆膜與局部加工壓到接著面

・打樣是否真的摺過：平面數位樣只能看顏色與版面，結構樣要實際折、插、黏、放內容物

包裝案子如果會上自動裝盒機，還要多看吸盤取料面、折角順序與封口位置。好看的盒子上不了機，最後會變成產線節拍被拖慢，這筆帳通常比重印幾張樣還貴

・紙盒組裝卡住，多半不是後段突然出錯，而是刀模完稿沒有替紙厚與折疊順序留空間

・裁切線與壓痕線要分成 2 類結構資訊，線型混亂就是把判斷丟給後段冒險

・紙厚扣抵要用實測 caliper 算，gsm 只能描述重量，不能直接代表折疊佔位

・糊頭與咬口區要淨空去油，膠水黏到紙纖維才有穩定接著力

・包裝送印前要用結構、材料、加工 3 道關檢查，不要只看視覺稿漂亮不漂亮

對印刷製造端來說，刀模完稿規範應該變成固定 preflight 規則，而不是靠印前師傅逐案提醒；對設計與 SaaS 團隊來說，可以把裁切線、壓痕線、紙厚 caliper、糊頭淨空與咬口避讓做成上傳檢核欄位，讓 PDF 一進系統就跳出風險提示。AI 應用可以幫忙比對圖層命名、偵測上膠區是否有上光物件、提示疑似未扣紙厚的位置，但最後仍要拿紙樣實測、實摺、實黏，包裝是會被手拿、被機器吸、被倉庫堆的東西
