無塑連體紙盒結構設計與卡扣強度計算實務

不用膠水與內襯的無塑連體紙盒，是透過卡扣榫接、自扣底與連體結構傳導外力，結合紙板邊壓強度（ECT）計算來替代傳統包裝

這套工法在麥思印刷的產線實務中，已經成為協助品牌擺脫複合材質、落實單一材質回收的核心解決方案

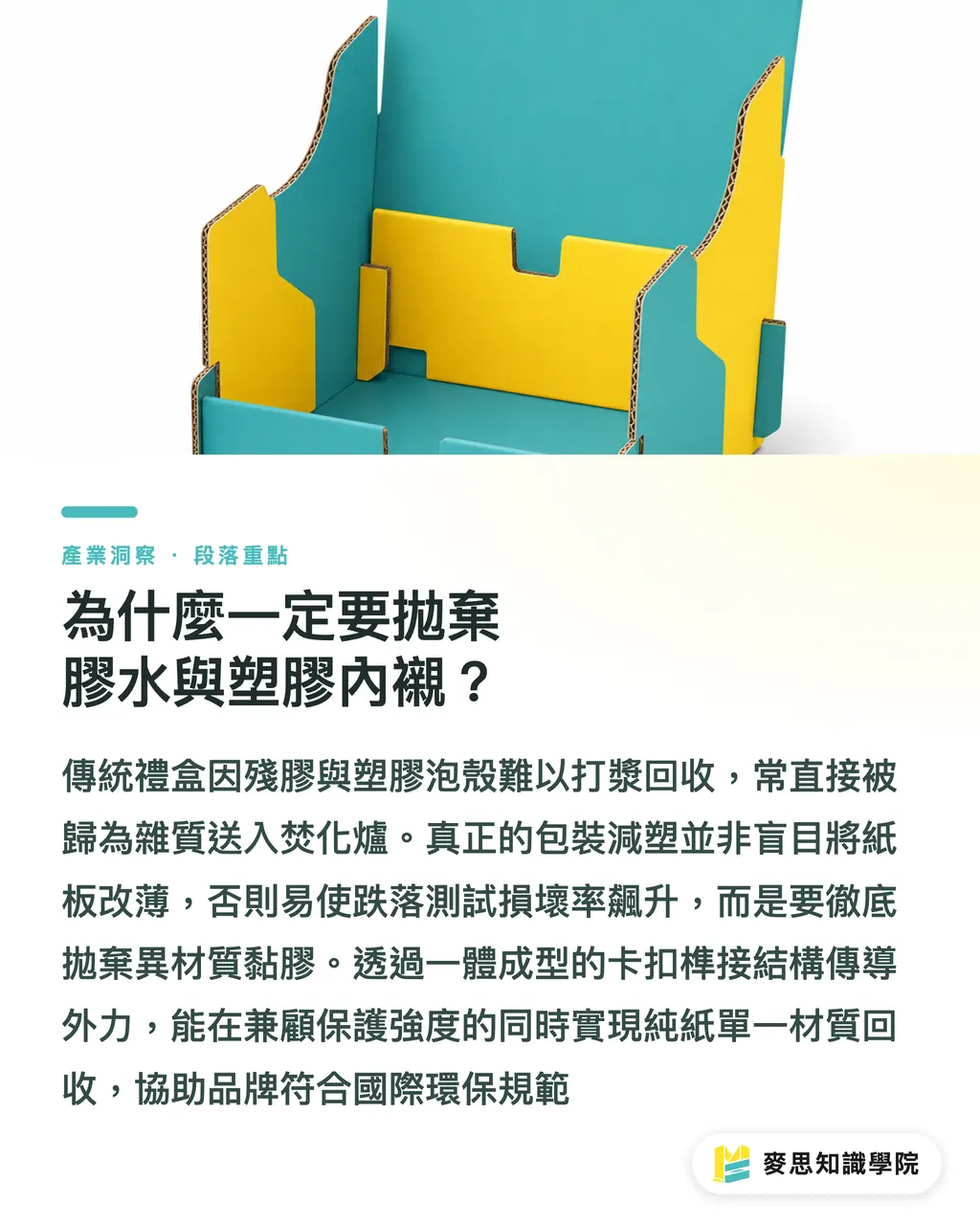

無塑連體紙盒是指完全不使用膠水與塑膠內襯，利用一體成型紙板折疊與卡扣榫接達到保護與包裝功能的純紙包裝結構

傳統禮盒長期依賴塑膠泡殼固定產品，並大量使用雙面膠貼合紙板，這種做法在回收端會帶來巨大災難

回收場只要看到貼了塑膠膜或夾雜雙面膠殘膠的紙盒，通常直接歸類為雜質進入焚化爐，無法順利打成紙漿

品牌若要符合國際延伸業者責任（EPR）規範，放棄保麗龍與塑膠泡棉是第一步

我這一兩個月在產線觀察到，不少電商客戶以為減塑就是把瓦楞紙板改薄，結果出貨跌落測試一做，產品損壞率直接飆升 15%

真正的包材減量不能憑感覺瞎減，關鍵在於放棄異材質黏膠，改用卡扣與紙結構交錯咬合來承受衝擊力

要做到完全不靠膠水又能固定商品，結構設計師必須靈活運用四種純紙工法

先別急，我們逐一拆解產線中最常落地的結構型態：

・榫接結構：利用紙板邊緣的凸榫與凹槽互相嵌入，提供拉扯方向的抗拔出力，適合用於盒蓋與本體連接處

・自扣底結構：利用底板四頁折壓的交錯重疊，在放入物品後憑藉重力讓底部越沉鎖得越緊，完全省去打膠工序

・折角防護工法：在紙盒八個角落設計雙層或三層空心折角，形成天然的紙質緩衝氣囊，抵銷運輸過程中的角落撞擊

・連體結構：將外盒與內部固定架整合在一張刀模圖上，一張紙板折到底，避免零件散落與工廠人工二次組裝的成本

在規格決策階段，麥思知識學院顧問團隊常提醒設計師導入麥思無塑卡扣三道關：①結構榫接替代黏膠、②卡扣重疊量精算咬合強度、③折角緩衝分散跌落衝擊

這套步驟能確保紙盒從刀模繪製到自動化沖型都能精準銜接

卡扣能不能鎖緊，關鍵全看卡扣重疊量與紙板邊壓強度（ECT）的精確計算

卡扣重疊量通常設定為紙板厚度的：

・1.5 到

・2.0 倍，若使用

・0.5 mm 灰銅紙，卡扣進深重疊至少要留

・0.8 mm 到

・1.0 mm 才能形成有效摩擦鎖定

重疊量留太少會容易鬆脫，留太多則會導致自動化打包或人工組裝時紙板插不進去而折損

紙板抗壓強度（ECT）則決定了包裝承受堆疊重壓的能力，算式中必須考慮紙板的環壓強度（RCT）與瓦楞坑條的方向性

實務上坑條方向必須垂直於承重面，垂直坑條能提供比水平坑條高出約 3 倍的抗壓能力

很簡單，只要在設計階段把坑條受力方向算對，即便完全不打膠，純紙結構依然能輕鬆通過 1.2 公尺高度的自由跌落測試

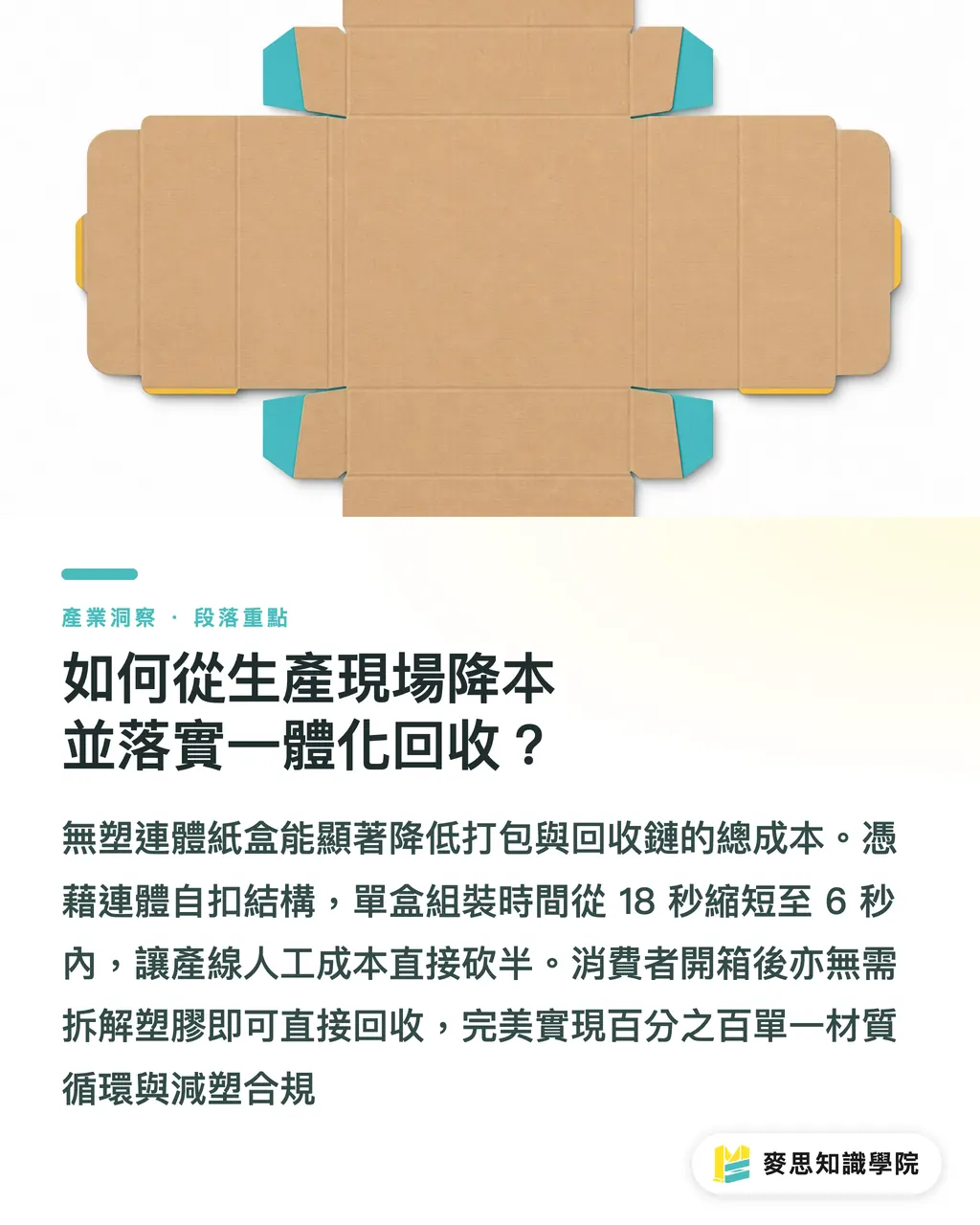

無塑連體紙盒最直接的經濟效益，體現於工廠打包與回收鏈端的總成本降低

傳統包含塑膠內襯與貼膠的包裝，組裝時需要人工撕膠條、壓合、擺放內襯，平均單盒組裝耗時 18 秒

轉用連體自扣結構後，作業員只需要順著壓痕兩次翻折即可成型，組裝時間縮短至 6 秒內，產線組裝人工成本直接砍半

在廢棄物處理端，消費者開箱後不需要再費心分離塑膠泡殼與紙盒，整只紙盒扁平化後即可直接投入紙類回收桶

這不僅實現了真正的 100% 單一材質循環，更讓品牌在面對歐盟減塑法規時具備完整的低碳數據佐證

・拋棄膠水與塑膠內襯的關鍵在於利用連體結構與卡扣榫接傳導衝擊外力

・卡扣重疊量建議設定為紙板厚度的：

・1.5 至

・2.0 倍以確保咬合強度與組裝順暢度

・瓦楞坑條垂直於承重面可提升約 3 倍抗壓能力，免黏膠也能通過跌落測試

・採用連體成型刀模可將產線組裝時間從 18 秒降至 6 秒，顯著降低人工成本

・完全單一材質設計讓包裝廢棄後能直接進入紙漿回收系統，落實低碳 ESG 效益

無塑包裝結構設計已經從過去的行銷加分項，轉變為品牌面對全球法規的剛性需求

對於印刷製造與平面設計領域而言，未來的核心競爭力不再只是印得有多精美，而是在檔案準備與刀模設計階段就納入物理受力計算

AI 工具與自動化 CAD 軟體的導入，能幫助設計師快速模擬紙板折疊與受力點，將原本需要多次打樣測試的流程縮短至數小時內

建議包裝採購與設計團隊在專案啟動時，儘早與具備結構工程能力的印刷廠合作，從紙張克重、坑條方向到卡扣尺寸進行全盤量化規劃，打造兼具防護力、低成本與環境友善的現代包裝解決方案
