包裝刀模內凹與折線安全：出血內縮與接合位置的實務規範

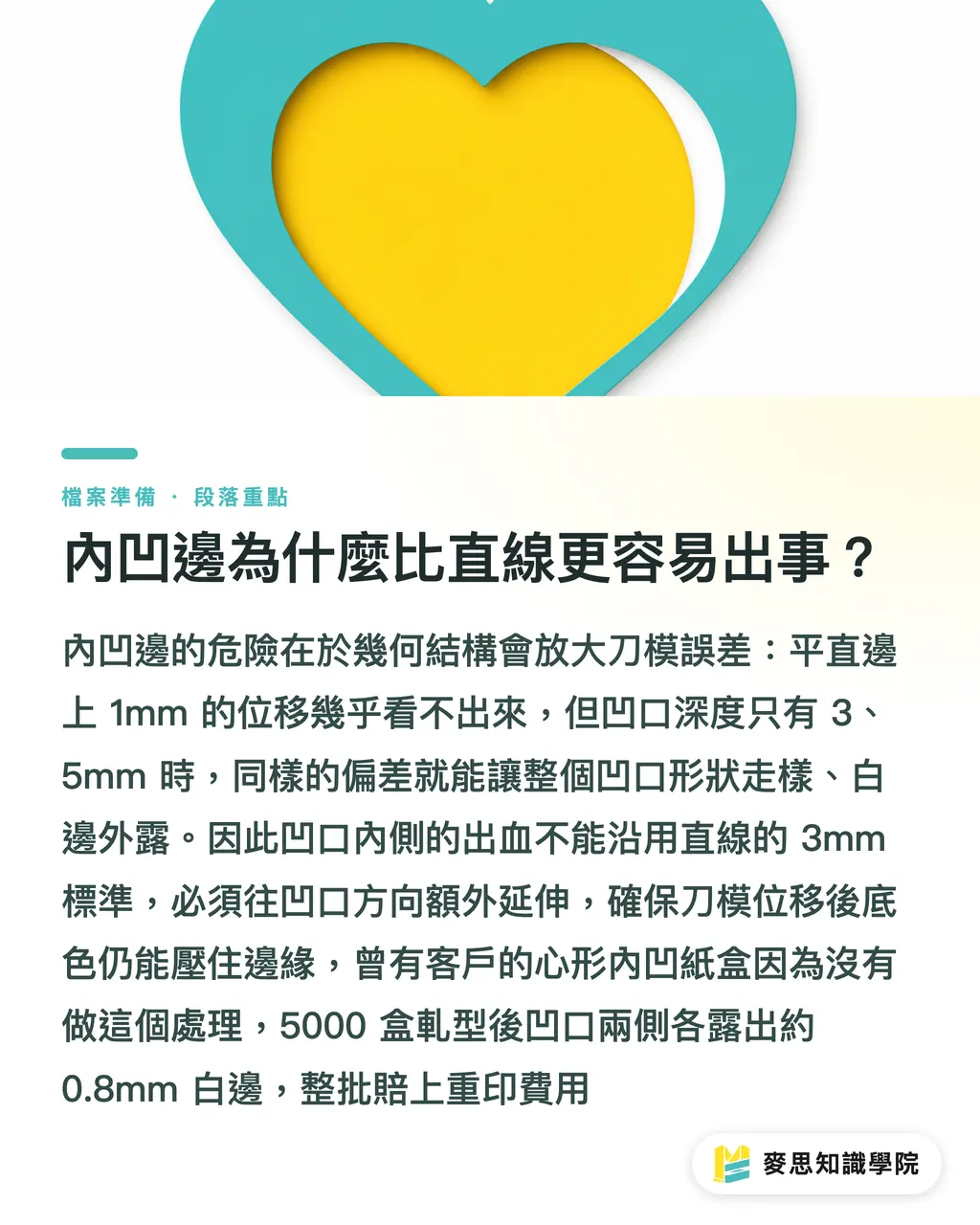

先說一個基本觀念：刀模誤差在平直邊上，頂多看起來「偏一點」；但在內凹邊，同樣的誤差量會讓缺口位置跑掉、白邊露出，嚴重時還會讓紙板在角點撕裂

這不是誇張，是結構幾何造成的放大效應

一般包裝印刷的軋型對位誤差，行業慣例大概在 ±0.5 至 ±1mm 之間，精密軋機可以壓更小，但機器狀態、紙板含水率、現場溫濕度都會影響實際表現。平直邊有這個誤差，肉眼幾乎感受不到；內凹邊的凹口深度只有 3，5mm 時，1mm 的位移就等於整個凹口形狀都變了

所以內凹邊的出血設定不能用「跟直線一樣 3mm」直接套用。凹口內側，出血要往凹口方向繼續延伸，讓就算刀模位移了，底色也能壓住邊緣，不露白。凸出的角點也是一樣，圓角半徑設定不夠，軋刀在紙板上留下的應力集中點就會成為後續運送中的撕裂起點

我遇過最典型的失敗：客戶帶來一批護膚品紙盒，立面有品牌識別用的心形內凹，完稿時凹口周圍只做了標準 3mm 出血，完全沒有針對凹口往內延伸處理。軋型後，凹口左右各出現約 0.8mm 的白邊，5000 盒整批賠了重印加工費

折線這邊的問題跟內凹邊不一樣，不是「出血不夠」，常常是「出血穿過折線跑到另一面去了」

紙盒展開是一張平面，折疊後各個面的圖案要對齊。如果底色或圖案出血越過折線太多，折疊後對面那一面的邊緣就會露出不該有的顏色，在紙盒邊緣形成色帶，看起來非常廉價

實務規範上，折線兩側的出血各自只延伸到折線位置就夠了，也就是說出血線不要越過折線。有些工廠的做法是「折線以內 1mm 就停」，這更保守，適合折疊精度沒那麼高的紙板材質，例如含再生紙漿比例高、厚度公差大的紙板

還有一個常被漏掉的細節：重要文字、Logo、條碼，距離折線至少要有 4，5mm 的安全距離。折疊後，折線兩側的紙板會因為紙張厚度產生一點位移（業界叫「紙厚補償」），厚紙板（350g 以上）這個位移可達 1，1.5mm。把品牌名稱壓在折線邊緣，折好之後就是歪的

麥思印刷 在處理客製包裝時，會針對每種紙板厚度重新計算折疊補償量，這一點值得在發包前跟印刷廠確認清楚

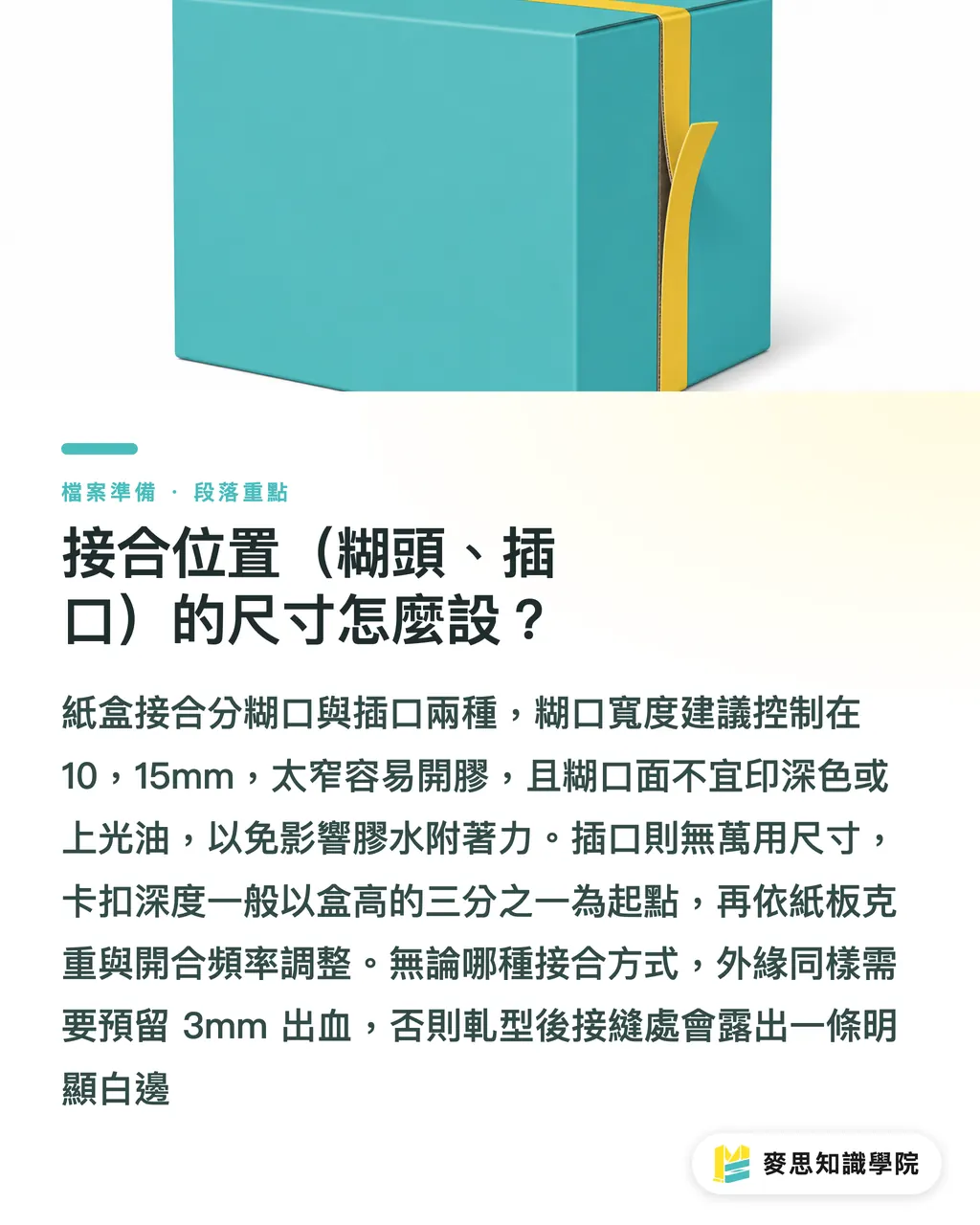

紙盒接合大致分兩種：糊口（glue tab，用黏膠固定）和插口（tuck-in，互扣不用膠）。這兩種對完稿的要求差很多

糊口的標準寬度通常在 10，15mm，這個寬度是讓自動糊盒機的膠嘴有足夠作業面積：

・太窄（不到 8mm）：機器容易糊歪，出現開膠

・太寬：浪費材料，折疊後糊口如果壓到印刷圖案，還影響外觀

・糊口那一面的印刷：建議留空或只印淺底，深色實地和光油層都會降低膠水與紙板纖維的附著力，使用一段時間後容易開膠

插口的結構設計更依賴紙板硬度與厚度，沒有一個萬用尺寸。插口的卡扣長度如果比盒子側板高度短太多，插口就鬆；太長，插入時阻力過大會把紙板折壞。一般以插口卡扣深度設定在盒高的 1/3 左右作為出發點，但紙板克重、結構形狀、開合頻率都要考慮進去

還有一個被漏掉的細節：糊口和插口的外緣，同樣需要出血延伸（標準 3mm），否則軋型後那個邊緣就是一條白邊，接合後在盒子外緣清楚可見

後加工是包裝刀模安全最容易被完稿端忽略的一層風險

燙金（hot stamping）在局部高溫高壓下進行，溫度通常在 80，120°C 之間，這個過程會讓紙板局部受熱，稍微改變局部尺寸。如果燙金範圍靠近折線（不足 3mm），熱壓後那段折線的壓痕深度就會不均，折疊時容易出現不規則折角

我處理過一個茶葉禮盒的案子，正面整片燙金，燙金邊緣距離頂部折線只有 2mm，燙完之後那段折線的壓痕幾乎消失，折蓋時紙板沿著燙金邊緣自己選了一個「最省力的彎曲點」，折出來的蓋子有一個明顯的不規則斜角。重新設計燙金邊界，退後 4mm，問題解決

局部上光（spot UV）同樣要注意：光油膜有厚度，局部上光的邊界如果正好壓在折線上，折疊後那個厚薄交界就是一條可見的凸起線，某些角度的光線下清晰可見

實務規範：

・燙金、局部上光的邊界距折線至少 3mm

・距刀模裁切線至少 2mm（這說的是設計圖案邊界，不是出血線本身）

・糊口面如已上過光，需提前告知廠商更換適合的膠水配方

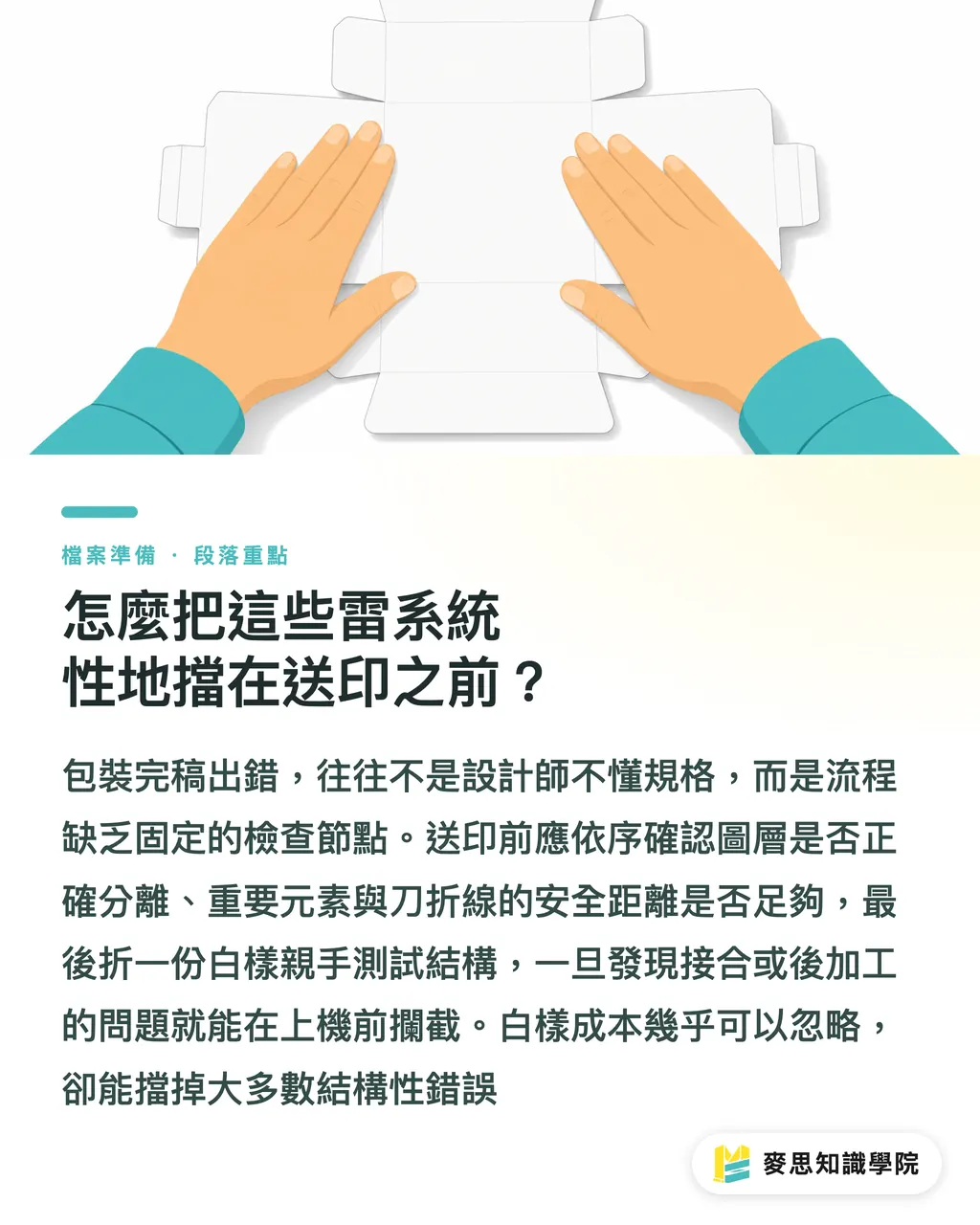

以上問題，大多數不是設計師不懂，而是完稿流程沒有把刀模安全距離做成固定的檢查節點。麥思印刷（MS，中高階全客製商業印刷）送印三道關的思路可以直接套用在包裝完稿上：

・第一關：圖層分離確認：刀模線、折線、出血線、安全線分別在獨立圖層，命名清楚，不跟印刷圖案混在一起

・第二關：位置安全距離自查：所有重要元素（文字、Logo、條碼、後加工邊界）距折線 ≥ 4mm，距裁切線 ≥ 3mm；內凹邊出血往凹口方向額外延伸；糊口面確認沒有深色印刷或光油

・第三關：打樣實體確認：複雜結構紙盒在正式上機前做一份白樣（白打或數位輸出），實際折疊、插扣、黏合一次，看接合是否牢固、折線是否規整、後加工邊界是否安全

做一份白樣的成本幾乎可以忽略，但能擋掉大多數結構問題。設計師親手折一次、糊一次，學到的比看任何規格手冊都快

不確定自己的完稿規格是否合格，可以在送印前諮詢 麥思知識學院顧問團隊，針對刀模結構跑一遍確認

・內凹邊的出血不能照直線標準套用，凹口內側需要往凹口方向額外延伸，軋型誤差在凹口形狀上有幾何放大效應

・折線兩側的出血各自停在折線位置即可，出血穿過折線是常見完稿錯誤，折疊後邊緣會露出不該有的顏色

・重要文字與 Logo 距折線安全距離至少 4mm，厚紙板（350g 以上）再加紙厚補償量，否則折疊後視覺偏移明顯

・糊口面避免印深色或上光，膠水附著力在油墨層和光油層上都會下降，使用後容易開膠

・燙金與局部上光的邊界距折線至少 3mm，否則後加工熱壓或膜厚差會讓折線壓痕失準

包裝完稿的問題幾乎都有一個共同特徵：設計師是用平面視角在看一張展開圖，但實際要驗收的是一個三維結構物。這個視角差距，在內凹邊、折線邊界、接合位置特別明顯。真正的防呆方法不是貼一張規格表在牆上，而是把安全距離的檢查做進工作流程，最好讓白樣實體確認這一步變成標準作業而不是可省的選項。如果你的案子有複雜內凹造型或燙金、局部上光這類後加工，建議送印前多一道刀模結構確認，這個時間花在前面，遠比出貨後退批重印省錢
